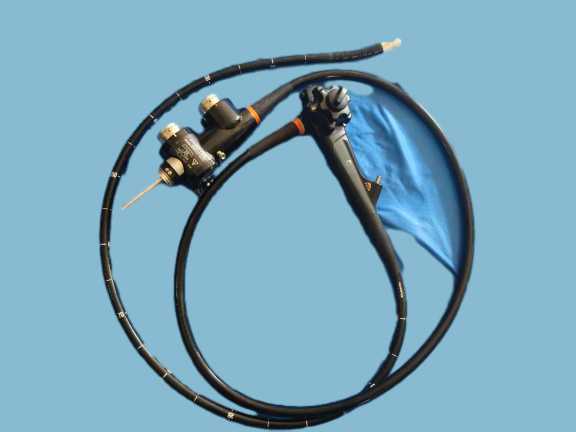

GF-UCT260 Ultrasonogram endoskopowy (EUS) Ultrasonometr

Olympus GF-UCT260 to specjalistyczny endoskop stosowany w diagnostyce i interwencyjnych endoskopowych ultradźwiękach (EUS).

Typ: Ultrasłuch endoskopowy (EUS) Ultrasłuch gastroskopiczny

Celem: Combines endoscopy (visual inspection of the upper gastrointestinal tract) with ultrasound imaging from the tip of the scope to examine structures inside and beyond the walls of the digestive tract — especially the pancreas, dróg żółciowych i pobliskich narządów.

Główne cechy i specyfikacje

Ultrasonogram + endoskop wideo: zapewnia zarówno endoskopowe obrazowanie wideo, jak i obrazowanie ultrasonograficzne w jednym instrumencie.

Skrzywiony przekształcacz szeregu liniowego: przekształcacz ultradźwiękowy na końcu emituje fale dźwiękowe i odbiera echy, tworząc szczegółowe obrazy struktur wewnętrznych.

Pole widzenia: zazwyczaj szeroki widok do przodu/skrajny dla endoskopii w połączeniu z zasięgiem skanu ultradźwiękowego ~ 180°.

Wielkość i komunikacja: zewnętrzna średnica rurki ≈ 12,6 mm, długość robocza ~ 1250 mm, kanał przyrządów ~ 3,7 mm, umożliwiając przejście standardowej biopsji i narzędzi terapeutycznych.

Wykorzystywane z procesorami ultradźwiękowymi: potrzebuje kompatybilnego procesora ultradźwiękowego (np. serii Olympus EU-ME) do zasilania obrazowania ultradźwiękowego.

Specyfikacje optyczne / endoskopowe

Pole widzenia (endoskopowe): ~ 100°
kierunek widzenia: przodnio nachylony ~55°
Głębokość pola: 3 mm
Minimalna odległość widoczna: ~6 mm

Wymiary fizyczne

Średnica zewnętrzna końca dystalnego: ~ 14,6 mm
Średnica zewnętrzna rury wkładkowej: ~ 12,6 mm
Długość robocza: ~ 1,250 mm
Całkowita długość: ~1,555 mm (ogólna długość zakresu)

Kanał przyrządu

Wnętrza kanału: ~ 3, 7 mm

Zgięcie / zwrotność

Zakres kątowania:

• W górę: ~ 130°
• W dół: ~ 90°
• Prawa / lewa: ~ 90° każda

Stosowanie kliniczne

GF-UCT260 jest przeznaczony do diagnostycznych i interwencyjnych zabiegów EUS, zwłaszcza do obrazowania i pobierania próbek struktur w układzie pokarmowym i wokół niego (np. trzustka, przewody żółciowe).Zazwyczaj jest sparowany z zaawansowanymi procesorami ultradźwiękowymi, takimi jak Olympus EU-ME2 / EU-ME3 lub podobnymi systemami..
